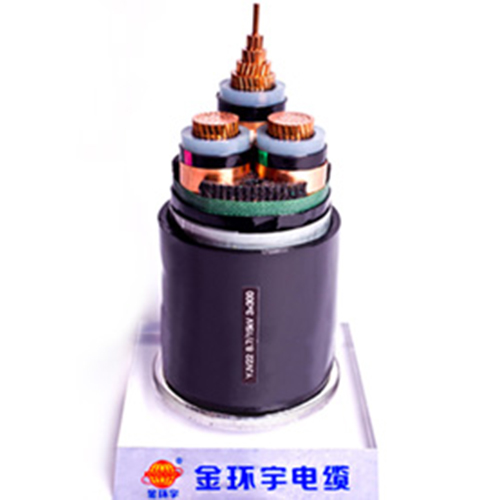

矿物绝缘电缆（MI 电缆，俗称防火电缆），是用铜导体 + 无机矿物绝缘（氧化镁 / 云母带）+ 金属护套构成的全无机防火电缆，核心优势是耐高温、防火、无烟无卤、长寿命。接下来，小编讲解一下
绝缘矿物质电缆可以通过现场现象、仪表检测、故障特征、区分是本体短路还是端头短路，一步步就能定位。
一、先看到的现场直观现象
一送电就跳闸
空气开关、断路器、漏电保护器瞬间跳闸，合不上闸，基本是相间 / 对地短路。
线路发热异常
电缆局部明显发烫、桥架内温度偏高，同回路电流异常偏大。
端头、接线盒冒烟、焦黑
矿物电缆容易短路的地方在终端头、中间接头，出现发黄、烧黑、异味。
负载完全无电
后端消防设备、风机、水泵完全不工作，回路彻底断电。
二、用万用表 / 摇表精准判断（核心方法）
1. 断电后 万用表电阻档测
把电缆两端全部脱离设备、断开接线：
测相间电阻（A-B、B-C、A-N）
测相线对铜护套 / 地线
判断标准
电阻接近 0Ω：直接短路
阻值几欧～几十欧：绝缘击穿、半短路
正常矿物电缆：相间、相对地都是无穷大 / 兆欧级
2. 500V/1000V 兆欧表摇绝缘（准）
正常：绝缘电阻 ≥200MΩ 以上
低于 0.5MΩ：绝缘严重受潮、破损，已短路隐患
接近 0MΩ：确定永久性短路故障
三、矿物电缆特有的短路故障特征
终端头受潮进水短路
MI 电缆铜护套端头密封没做好，潮气进入氧化镁绝缘层，吸湿导电，造成相对地短路，是常见故障。
施工折弯过度压伤绝缘
敷设时硬弯、压扁、挤压，氧化镁绝缘碎裂，导体碰铜护套→对地短路。
中间接头密封失效
接头灌封不好、进水，时间久了绝缘下降，慢慢发展成短路。
过载高温老化
长期超负荷，绝缘层热损，绝缘击穿相间短路。
外力砸伤、穿刺
桥架打孔、施工磕碰，刺破铜护套，进水直接短路。
四、快速区分：端头短路 VS 电缆本体短路
拆掉终端头重新做密封，再摇绝缘
恢复正常 → 只是端头进水短路，不用换整根电缆
还是绝缘为 0 → 电缆中间 / 本体已经短路
分段测试
把电缆中间断开分段摇表，哪一段绝缘为 0，就是哪一段故障。
