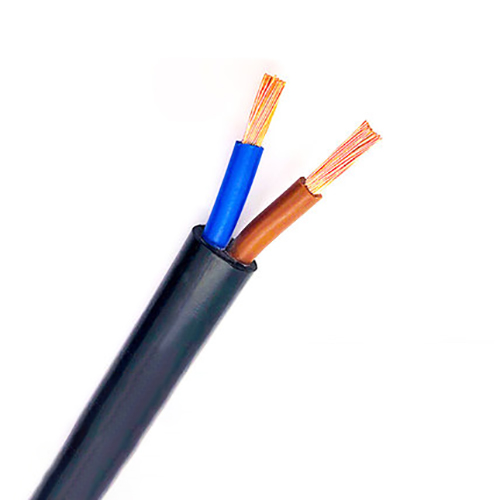

中低压电线主要按电压等级划分，低压指1kV及以下，中压指1kV至35kV之间，日常家用的220V/380V都属于低压电线 。那么，下面小编详细介绍一下
中低压电线的敷设和安装注意事项：
一、敷设前检查
核对型号、电压等级、截面，严禁低压电缆替代中压电缆；核对合格证、出厂报告，中压要有出厂耐压记录。
检查电缆外观：护套无破损、鼓包、裂纹；电缆盘完好。
测绝缘电阻：
低压：500V 兆欧表，绝缘电阻一般≥10MΩ；
10kV 中压：2500V 兆欧表；绝缘不合格不得敷设。
环境温度：交联 YJV 电缆敷设环境不宜低于 0℃；低温禁止强行弯折，防止绝缘开裂。
二、弯曲半径（重点，硬折会内伤绝缘）
低压 YJV/YJV22：≥电缆外径10‑15 倍
10kV 中压 YJV/YJV22：≥电缆外径15‑20 倍
转弯、盘柜进出口不要直角死弯；电缆盘放线不要从外圈反向硬拽，避免扭绞。
三、桥架敷设（厂房常用）
动力电缆、传感器 / 控制屏蔽电缆分开分层或分槽布置，平行间距≥20cm；必须交叉时尽量垂直交叉，减少电磁干扰。
桥架内电缆不能堆叠满铺，留有散热空间；多层桥架，动力电缆放下层，弱电控制放上层。
电缆在桥架内每隔 1.5‑2m 做固定绑扎；转弯处两端必须固定。
铠装电缆金属护套、桥架要可靠接地；
远离热力管道、设备高温表面，避免长期烘烤加速老化。
四、穿管敷设（钢管、PVC 管）
管内线缆总截面积不超过管子内截面积40%，不可满管，保证散热与后期抽换。
同一根管内：强电动力电缆与弱电信号线禁止共管。
管口加装护圈，防止锋利管口割破电缆外护套。
钢管要可靠接地；潮湿、防爆场所选用镀锌钢管。
穿管尽量少弯头；弯头过多会损伤绝缘，后期无法更换线缆。
五、直埋敷设（铠装电缆 YJV22）
必须用钢带铠装电缆，普通非铠装电缆不能直埋。
埋深：厂区地面下≥0.7m；过车道、重载区域≥1.0m。
沟底铺 100mm 细沙，放电缆，上面再铺 100mm 细沙，加盖混凝土保护板，再回填土；上方敷设电缆警示带。
避开排水沟、腐蚀性土壤；腐蚀性环境选用防腐外护套。
路径做好记录，后期防止开挖挖断电缆。
六、电缆沟敷设
沟内做好排水，不能积水，长期积水会加速护套腐蚀。
分层支架敷设，动力在上 / 下，弱电分开；电缆摆放整齐，预留检修通道。
电缆沟进出建筑物处做好防火封堵；不同区域隔墙孔洞用防火泥、防火隔板封堵，防止火灾蔓延。
七、电缆终端头、中间接头（故障高发点）
低压（0.6/1kV）
剥线不要划伤主绝缘；接线端子压接牢固，禁止只缠绕不压接。
做好绝缘包裹，潮湿户外位置做好防水处理。
中压 10kV（非常关键）
必须使用配套的预制 / 热缩终端头、中间接头，不允许简易缠绕绝缘胶带代替。
半导电屏蔽层剥切尺寸严格按工艺，屏蔽断口处理不当极易造成局部放电击穿。
接头制作环境要干燥无尘，雨天、高湿露天不能做接头。
终端、中间接头做完，必须做交流耐压试验合格才能投运。
中压接头尽量放在电缆井、开关柜内，不要直埋中间接头。
八、屏蔽电缆（控制、传感器信号线 KVVP/RVVP）
屏蔽层单端接地（控制柜一侧接地，传感器一端悬空）。
严禁两端同时接地，会产生地环路，造成传感器信号乱跳。
接头位置屏蔽层散开不要和芯线短接。
九、接地与防火
铠装电缆钢带、金属桥架、穿线钢管必须可靠保护接地。
电缆穿过墙体、楼板、盘柜进出口，全部做防火封堵。
密集电缆区域按要求使用阻燃电缆 ZR‑YJV；消防回路用 NH 耐火电缆。
十、运行与后期巡检
电缆负载建议 70‑80% 运行，不长期满负荷；保护断路器整定和电缆载流量匹配，防止过载烧电缆。
巡检重点：接头、端子有无发热变色，护套有无破损、鼓包。
中压电缆每年复测绝缘电阻；直埋路径避免重型机械碾压开挖。
电缆盘存放：电缆盘立放，禁止平放堆叠，防止压坏外护套。
十一、常见错误避坑
❌低压电缆当 10kV 中压电缆使用，直接击穿
❌弯曲半径过小，硬折，绝缘内部肉眼看不见损伤
❌强弱电共管、同槽近距离平行走线，传感器信号干扰不稳
❌直埋不用铠装电缆，外力挤压破损接地短路
❌屏蔽电缆两端接地，模拟量信号乱跳
❌管内塞满电缆，散热差加速老化
❌中压接头简易包扎，不做耐压试验就送电
