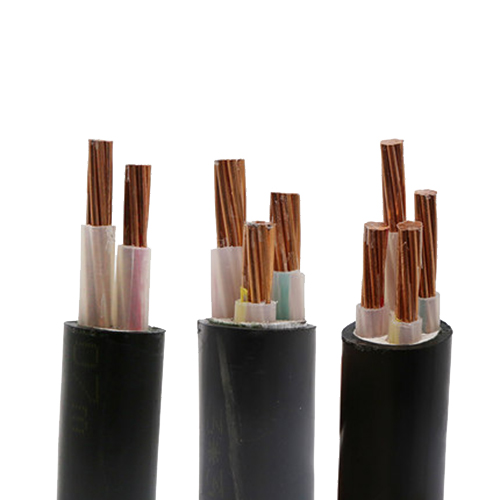

铠装电力电缆（YJV22/YJV32 等）敷设方式前提：铠装电缆属于固定敷设，不能用于移动设备。钢带铠装 YJV22 侧重抗挤压；钢丝铠装 YJV32/YJV42 侧重抗拉。下面小编介绍一下：
1、直埋敷设（YJV22 常用）
直接埋入地下土层，电缆上方铺细砂 + 保护盖板。
✅适用：厂区室外、道路下方；
⚠要点：
- 埋深：一般≥0.7m；穿越道路≥1.0m；
- 电缆上下铺 100mm 细砂，盖混凝土保护板；
- 土壤有腐蚀选用 YJV23（PE 护套）；
- 避开石块、尖锐硬物，防止刺破外护套；
- 电缆铠装层两端接地。
2、电缆沟敷设
混凝土电缆沟，沟内支架上摆放电缆，沟加盖板。
✅适用：厂区配电室、污水处理、厂房室外；
要点：分层支架固定，强弱电电缆分层隔开；沟内做好排水，防止长期积水浸泡。
3、电缆隧道敷设
大型封闭隧道，多层电缆支架，适合大量电缆集中区域（大型工厂、园区）。
优点：检修方便，便于后期扩容；注意通风、防火封堵。
4、桥架敷设（室内厂房普遍）
梯式 / 槽式桥架，沿厂房墙面、顶板敷设。
✅适用：车间动力供电；
⚠注意：
- 铠装电缆重量大，桥架强度、跨距要匹配；
- 动力电缆与传感器、光电开关等弱电信号线分槽 / 隔板隔离，减少电磁干扰；
- 桥架内多根电缆堆叠，要考虑载流量降容。
5、穿保护管敷设（钢管 / MPP/CPVC）
电缆穿金属或塑料保护管，可埋地、穿墙、穿道路。
铠装电缆穿钢管时，钢管和铠装均要接地；管口做护圈，防止钢带毛刺割破护套。
6、竖井垂直敷设（优先 YJV32 细钢丝铠装）
高层建筑、高层配电井，电缆自上而下垂直敷设。
⚠重点：YJV22 钢带铠装不适合长距离垂直大落差，自重会拉扯，容易护套拉伤、铠装变形；长距离竖井必须选钢丝铠装 YJV32。
每层设置电缆固定夹具，分段承受电缆自重。
7、水下敷设（YJV42 粗钢丝铠装）
江河、湖泊水下，需要承受巨大拉力，只能粗钢丝铠装。
8、沿墙、沿支架明敷
室内外墙面角钢支架固定，电缆用电缆卡箍固定；适合少量动力回路。
注意：室外明敷优先 PE 外护套，防老化。
