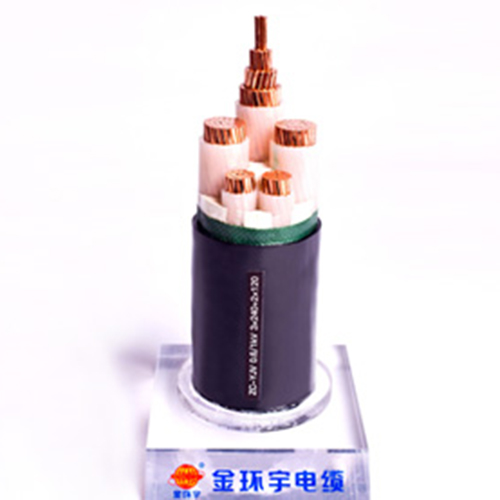

充电桩电缆安装完成后检验标准（依据：NB/T33004、GB50150、GB50966、GB/T31525），适用：固定进线 YJV 电缆 + 充电枪活动电缆；验收分为外观敷设检查、电气交接试验、通电带载测试、资料核查四大块，未验收严禁上电投运。下面讲解一下，仅供参考：
一、外观与敷设质量检验（目视 + 手检）
1. 电缆本体外观
- 护套无破损、划伤、压扁、扭曲、硬折；外皮标识型号、规格、国标编号完整清晰；
- 电缆弯曲半径达标：橡塑电缆≥电缆外径 10 倍，不能小半径硬弯；
- 户外 / 埋地电缆无浸泡积水，桥架 / 保护管内无尖锐棱角割伤护套。
2. 敷设与固定
- 电缆排列整齐，绑扎牢固；电缆进入柜体、桩体预留适度余量，端子不受外力拉扯；
- 穿管、桥架封堵完好，管口做护圈保护，无尖锐切口割破绝缘；
- 不同电压、强弱电电缆分开敷设，动力电缆与信号控制线分开线槽，避免干扰。
3. 终端头、接线端子（重点）
- 端子压接紧实，采用冷压铜鼻子，禁止缠绕铰接；螺栓按规定扭矩紧固，加防松垫圈；
- 相线、N 线、PE 黄绿双色地线颜色区分正确；PE 地线严禁串联串接设备；
- 接线处绝缘包裹可靠，裸露带电部分满足电气间隙、爬电距离；焊缝 / 接线位置做好防腐。
4. 标识
电缆两端、分支位置挂标识牌：回路编号、电缆规格、起止点位。
二、电气交接试验（核心必做试验项目）
1. 绝缘电阻测试（兆欧表）
- 交流桩电缆：500V 兆欧表，各相线、N 线对地（PE）、线间测试；≥1MΩ，理想≥10MΩ；
- 直流大功率桩高压回路：采用 1000V 兆欧表；
测试前断开充电桩内部主板、模块等电子元件，防止打坏电子器件；耐压前后都要测绝缘，两次数值不能明显下降。
2. 相位核对（核相）
核对电缆两端相位，保证相序正确，无相序接反、错接；N 线、PE 不得混接。
3. 接地连续性与接地电阻
保护地线连续性：金属外壳、桥架、钢管等金属构件至总接地排之间，接地连续电阻≤0.1Ω；漆面要打磨掉，保证金属接触。
全站接地网接地电阻：独立充电站≤4Ω；与建筑共用接地系统按建筑要求≤1Ω；TN-S 系统重复接地≤10Ω。PE 地线全程连续，严禁断线。
4. 工频耐压试验（交接试验可选，第三方验收常用）
交流回路：按规范施加工频耐压，持续 1min，无击穿、无闪络；
注意：带电子元器件的充电桩本体需要临时脱开，只单独对电缆做耐压。
5. 导体直流电阻（抽检）
20℃下导体直流电阻，不能超过国标 GB/T3956 限值，用来核查是否非标、铜芯缩水。
三、通电与带载功能检验
1. 回路压降测试
额定满载时，电缆末端电压降≤5%；长线、大功率直流桩重点检测，压降超标代表线径偏小、接头接触不良。
2. 保护装置联动试验
- 回路断路器、过载、短路保护校验；
- 剩余电流保护（RCD / 漏保）：动作电流≤30mA，动作时间≤0.1s，按下试验按钮可靠跳闸；
3. 充电枪电缆专项检查（活动枪线）
- CC/CP 通讯信号线导通完好，无断线；反复弯折位置护套无开裂；
- 插头内部端子无松动、发热；枪锁止、保护功能正常。
4. 空载、带载试运行：持续通电，监测电缆端子温升，端子无异常发热、变色。
四、隐蔽工程复核（埋地 / 电缆沟）
- 埋地电缆：保护层、砂垫层、警示带完整；铠装电缆外护套完好，外护套耐压合格；
- 电缆沟排水通畅，无积水；金属桥架、钢管防腐完好。
五、资料验收（竣工归档）
1. 电缆合格证、型式检验报告、3C 证书；
2. 隐蔽工程验收记录；
3. 交接试验报告（绝缘、接地、核相、接地电阻原始记录）；
4. 施工记录、端子紧固扭矩记录、竣工图纸。
六、常见不合格项（现场重点排查）
1. PE 黄绿地线串联连接、地线截面不足；
2. 端子虚接、未用扭矩扳手紧固，运行发热；
3. 电缆护套被钢管尖角割破，绝缘损伤；
4. 绝缘电阻偏低：电缆受潮、破皮、进水；
5. 强弱电缆同管敷设，通讯干扰、充电报故障；
6. 接地不连续，漆面未打磨，接地电阻超标；
7. 充电枪线缆根部反复弯折处护套开裂、内部控制线断芯。
七、验收判定原则
- 所有试验项目全部合格、外观敷设满足规范，判定验收合格；
- 绝缘不合格、接地失效、相序接反、护套破损，属于重大缺陷，必须整改复检，严禁投运；
- 轻微外观缺陷，可修补后复检。
